# 显示设置

# 设置坐标轴样式

AnyCAD内置ViewCube和坐标轴两种显示样式,用以表示当前相机的方向。

//设置为红绿蓝轴
renderView.SetViewCube(EnumViewCoordinateType.Axis);
//显示为Cube
renderView.SetViewCube(EnumViewCoordinateType.Cube);
// 不显示
AxrenderView.SetViewCube(EnumViewCoordinateType.Empty);
1
2
3
4
5
6

# 设置背景

# 设置背景色

这是背景色为黑色:

    mRenderView.SetBackgroundColor(0, 0, 0, 0);
1

# 设置背景图片

使用一张图片作为背景

            OpenFileDialog dlg = new OpenFileDialog();
            dlg.Filter = "Image files (*.png;*.jpg)|*.png;*.jpg";
            if (dlg.ShowDialog() != DialogResult.OK)
                return;

            var texture = ImageTexture2D.Create(dlg.FileName);
            var background = new ImageBackground(texture);

            mRenderView.GetViewer().SetBackground(background);
1
2
3
4
5
6
7
8
9

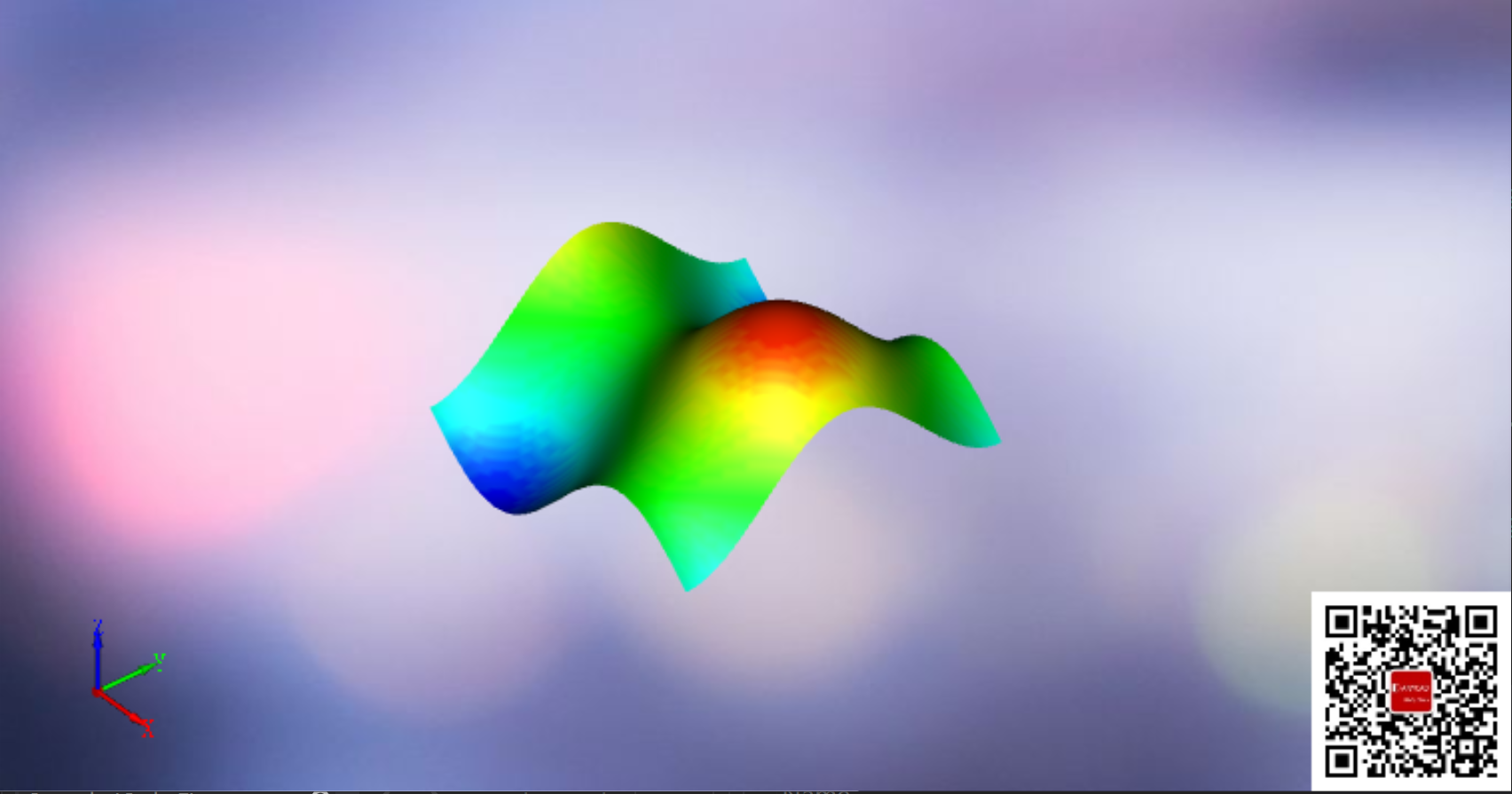

背景图片

# 设置标准视图

系统内置了几种标准的视角,前后左右上下等

// 设置到默认的3D视角
mRenderView.SetStandardView(EnumStandardView.DefaultView);

1
2
3

# 屏幕截图

把屏幕截图保存为位图文件:

            SaveFileDialog dialog = new SaveFileDialog();
            dialog.Filter = "Bitmap (*.bmp)|*.bmp";
            if (dialog.ShowDialog() != DialogResult.OK)
                return;

            mRenderView.CaptureScreenShot(dialog.FileName);
1
2
3
4
5
6
